Rollenbetätigte Ventile
Beschreibung
Bei rollenbetätigten Wegeventilen erfolgt die Schaltung des Ventils mittels einer Rolle und einer Kulisse. Sie werden oft bei Zylinderantrieben und Drehantrieben eingesetzt und dienen ähnlich einem Schalter für einen „partial stroke test (PST)“.
Symbol
![Rollenbetätigtes Ventil Rollenbetätigtes Ventil](https://www.dr-breit.de/wp-content/uploads/elementor/thumbs/Rollenbetaetigtes-Ventil-pjj9w1i2e484x11ttqbfb1uf0cgs5gbzfey6e9g5c0.png)
Technische Daten
Größe: | DN2-DN10 |
Druckbereich: | PN420 (DN6) und PN700 (DN2/DN3) |
Material: | Stahl, Aluminium, Messing u.a. |
Funktion: | 2/2, 3/2, 4/2, 4/3 (NO / NC) |
Medien: | HFA, HLP, Klarwasser, Gasförmige Medien |
Optionen: | Endschalter, Plattenaufbau / Rohranschluß |
Durchfluß: | Bis 15l/min |

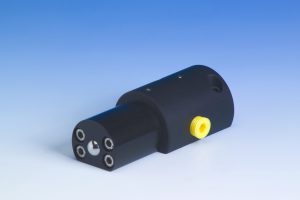

Ansicht / Maßblatt
![FG2Q5371 FG2Q5371](https://www.dr-breit.de/wp-content/uploads/elementor/thumbs/FG2Q5371-scaled-pm01priapsn9mqx6r7uq1tbazcpbvipziwe2htv8xs.jpg)
